energía undimotris (ernergía optenida de las olas marinas)

Este enlace es de un proyecto de abla de las estructuras de se han diseñado y echo en algunos paises del mundo. Abla de su construccion interna y como optiene la energía mediante el movimiento, y la fuerza que generean las olas.

energias renovables

Panel fotovoltaicas

Paneles solares

Los módulos fotovoltaicos o colectores solares fotovoltaicos (llamados a veces paneles solares, aunque esta denominación abarca otros dispositivos) están formados por un conjunto de celdas (celulas fotovoltaicas) que producen electricidad a partir de la luz que incide sobre ellos. El parámetro estandarizado para clasificar su potencia se denomina potencia pico, y se corresponde con la potencia máxima que el módulo puede entregar bajo unas condiciones estandarizadas, que son:

• - radiación de 1000 W/m2
• - temperatura de célula de 25ºC (no temperatura ambiente).

Las placas fotovoltaicas se dividen en:

• Cristalinas
  • Monocristalinas: se componen de secciones de un único cristal de silicio (reconocibles por su forma circular u octogonal, donde los 4 lados cortos, si se observa, se aprecia que son curvos, debido a que es una célula circular recortada).
  • Policristalinas: cuando están formadas por pequeñas partículas cristalizadas.
• Amorfas: cuando el silicio no se ha cristalizado.

Su efectividad es mayor cuanto mayores son los cristales, pero también su peso, grosor y coste. El rendimiento de las primeras puede alcanzar el 20% mientras que el de las últimas puede no llegar al 10%, sin embargo su coste y peso es muy inferior.

Telefono patron NOSFER

Se trata de un tlf patrón utilizado para medir la referencia de frecuencia; ésta nos va a dar la calidad sonora del tlf de "abonado" y se mide en dB. Cuando la medición de la sonoridad en el tlf de "abonado" sea menor que la del nosfer, se hará una valoración positiva de la misma. En cambio, cuando sea mayor, se valorará de forma negativa.

Terminal telefónico. Equivalente de
referencia

�� NOSFER: aparato patrón para la determinación del equivalente de referencia

(CCITT)

diferencia entre rutel y moden

Diferencias entre un router y módem (con o sin wireless)

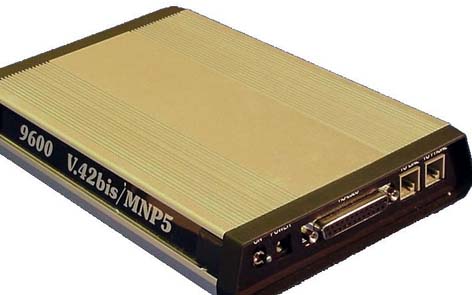

Modem tradicional

Álvaro Peñafiel Beltran

---

El acceso a la ‘red de redes’ conlleva una serie de conocimientos básicos sobre las verdaderas necesidades que se tienen y su combinación con el capital económico que se quiere invertir. Una vez elegida la compañía, y siempre que se trate de sistemas que no usan la fibra digital, se tiene que pensar si se necesita un módem o un router.

La razón es que los accesos a través de fibra vienen condicionados por el proveedor y no permiten que el usuario determine si prefiere módem o router.

Esto que a muchos les parecerá algo abstracto no lo es en absoluto y condicionará la conexión a Internet en muchos de los casos. El motivo es que se trata de dos accesos diferentes radicalmente tanto por el usuario al que se dirigen como por el uso que se les va a dar.

O lo que es lo mismo, los usuarios menos conocedores de Internet no suelen usar un router porque les es más fácil trabajar con un módem, y los más entusiastas no conciben una conexión sin contar con un router.

El más tradicional viene a ser el módem, aparato que es quizás además el más popular entre los usuarios. Este sistema ha pasado de conectarse a 33.600 kbytes por segundo a los 56.000 kbytes y, actualmente, a dotar a las líneas de accesos de 128 kbytes por segundo, 256, 512 o incluso 2 megas por segundo (aunque esta última está sobre todo destinada a profesionales y/o empresas que necesitan esta alta velocidad).

Router

Cuando se solicitan las denominadas líneas ADSL Plus, Estandar… se tienden a proporcionar al usuario con estos aparatos cuando, a lo mejor, no es la mejor opción.

Esto plantea la duda de ¿Qué tiene ese aparato llamado router que no tiene el módem? En principio suelen ser más caros los router por su avanzada tecnología.

Sin embargo, permiten (por el mismo precio de pagar una conexión ADSL) conectar varios ordenadores entre sí (cuatro, ocho, doce…) de manera que en una misma habitación o vivienda se pueda contar con acceso a la red de redes sin que baje la velocidad de acceso nunca.

De la misma manera, se restringe mucho más el acceso malintencionado de otras personas a nuestro equipo, aunque lógicamente se debe contar con un sistema de protección añadido (firewall y/o antivirus actualizado).

Ahora mismo algún proveedor de acceso a Internet tiende a regalar al cliente el router de acceso a un precio equiparable a lo que sería la conexión a través de módem (en lo que a precio se refiere). Sin embargo, también es cierto que se requieren mayores conocimientos de informática para contar con un router que con el tradicional módem USB.

Otro punto importante antes de pensar qué compañía va a ser la elegida es verificar si existe la posibilidad de contar con acceso wireless. Esto que puede sonar a chino para algunos, viene a significar el acceso a la ‘red de redes’ mediante ondas y no necesariamente tener que contar con el entramado de cables que se suelen tener.

Así, si contamos con una tarjeta inalámbrica en el ordenador y/o portátil se podrá acceder desde cualquier parte de la habitación (pensemos en estar en un sofá trabajando) y no necesariamente encontrarnos delante del ordenador.

Es cierto también que esta tecnología suele encarecer alrededor de 60 euros el dinero que se deberá desembolsar para acceder a Internet. Sin embargo, se trata de un servicio de máxima utilidad sobre todo porque no se paga más que una vez y la tarjeta servirá para cualquier utilidad posterior.

como instalar una antena parabolica (material necesario y orientacion al satelite)

Orientacion conrrespecto al satelite en españa:

Orientación de la parabólica hacia el satélite

¿A qué satélite oriento mi antena?

Pues depende. En esta guía hablaremos de los más comunes, el Hispasat y el Astra 19'2º.

Cuando hablamos de Hispasat y Astra en realidad nos referimos a la señal que emiten las plataformas, pues en realidad existen muchos satélites emitiendo lo mismo en distintas posiciones para cubrir la mayor superficie terrestre posible. Por lo tanto, nos valdrá captar la señal de cualquiera de la plataforma deseada.

Concretamente, Hispasat emite con tres satélites para Europa, el Hispasat 1B, 1C y 1D. Astra sin embargo tiene nada más y nada menos que ocho satélites, Astra 1B, 1C, 1E, 1F, 1G, 1H y 2C.

Cada uno tiene sus canales, siendo el Hispasat el que tiene más en español. Sin embargo, en Astra 19'2º encontraremos muchos más, y en abierto, aunque la mayoría en alemán. En ambos podremos encontrar en abierto los canales autonómicos españoles, en su emisión especial internacional.

La plataforma española de pago, Digital+, se encuentra en ambos.

Pero lo mejor es que eches un vistazo a la lista de canales de Hispasat y la lista de canales de Astra y decidas por ti mismo.

Y bien, llegó el momento de orientar nuestra parabólica hacia el satélite que queramos.

Necesitamos tres datos para lograrlo: azimut, elevación y polarización del LNB.

Azimut

Es la posición del plato en plano horizontal respecto del norte. Se mide en grados.

Elevación

Es la inclinación en la que llega el haz de señal del satélite hasta nuestra parabólica. Se mide en grados y valiéndonos de lo que venga marcado en el soporte del plato.

Polarización

Es la rotación que debe tener el LNB respecto a la vertical del suelo. Se mide en grados.

Todos estos datos dependen de dos factores:

• Nuestra posición geográfica
• La posición del satélite cuya señal queramos captar

También puedes usar el Dishpointer, usando Google Maps como base. En este último, el valor 'LNB Skew' corresponde a la polarización. Para buscar en la lista de satélites, el Astra es el 19.2E Astra y el Hispasat el 30.0W Hispasat 1C/1D

Datos de orientación para antenas parabólicas en España

Provincia	Astra			Hispasat
	Azimut	Elevación	Polarización		Azimut	Elevación	Polarización
ALAVA	150	36	+20		217	33	-25
ALBACETE	148	40	+25		220	36	-30
ALICANTE	150	41	+25		222	36	-30
ALMERÍA	146	42	+25		221	38	-30
ASTURIAS	146	34	+25		213	34	-25
AVILA	146	37	+25		216	36	-25
BADAJOZ	142	38	+30		214	39	-25
BARCELONA	155	39	+20		224	32	-30
BURGOS	148	36	+25		216	34	-25
C.REAL	146	39	+25		218	37	-30
CACERES	143	37	+30		214	38	-25
CÁDIZ	141	40	+30		144	41	-30
CASTELLÓN	152	40	+20		222	34	-30
CORDOBA	144	40	+30		218	39	-30
CUENCA	148	39	+25		219	36	-30
GIRONA	156	39	+20		224	31	-30
GRANADA	145	41	+30		219	39	-30
GUADALAJARA	148	38	+25		218	36	-30
GUIPÚZCOA	150	36	+20		218	33	-25
HUELVA	141	39	+30		215	40	-25
HUESCA	152	38	+20		220	33	-30
JAEN	145	40	+30		219	38	-30
LA CORUÑA	142	33	+30		210	36	-20
LA RIOJA	149	36	+20		218	34	-25
LAS PALMAS	124	40	+45		209	53	-25
LEÓN	145	35	+25		213	36	-25
LUGO	143	34	+25		211	36	-20
LLEIDA	153	38	+20		222	33	-30
MADRID	147	38	+25		217	36	-30
MÁLAGA	144	41	+30		219	40	-30
MALLORCA	155	41	+20		225	33	-35
MURCIA	149	41	+25		222	37	-30
NAVARRA	151	36	+20		219	33	-25
ORENSE	143	34	+25		211	36	-25
PALENCIA	146	37	+25		216	36	-25
PONTEVEDRA	142	34	+25		210	37	-20
SALAMANCA	145	36	+25		215	36	-25
SANTANDER	148	35	+25		215	34	-25
SEGOVIA	147	37	+25		216	36	-25
SEVILLA	142	39	+30		216	40	-30
SORIA	149	37	+25		218	34	-30
TARRAGONA	154	39	+20		223	33	-30
TENERIFE	124	39	+45		207	54	-25
TERUEL	150	39	+20		220	35	-30
TOLEDO	146	38	+25		217	37	-30
VALENCIA	151	40	+20		222	35	-30
VALLADOLID	146	36	+25		215	36	-25
VIZCAYA	149	35	+20		217	33	-25
ZAMORA	145	36	+25		214	36	-25
ZARAGOZA	151	38	+20		220	34	-30

Si necesitas más detalle, puedes consultar la excelente herramienta de orientación de antenas de Diesl.

Un caso práctico, orientar hacia el satélite Astra en Madrid

Si consultamos la tabla, tenemos los siguientes valores: 147º para el azimut, 38º la elevación, y 25º la polarización.

Azimut, 147º

En primer lugar, vamos a posicionar la parabólica con el azimut correcto. Para ello, imprime la siguiente imagen (corregida). Si te resulta más cómodo, también tienes un PDF listo para imprimir en un folio.

Marcamos el azimut (147º) en la imagen que hemos impreso antes.

Localizamos el norte geográfico con la brújula y giramos el papel hasta alinear ambos "nortes" (2).

Giramos la parabólica según la marca respecto al centro.

Elevación, 38º

Procedamos a la elevación. Inclinamos la antena hasta conseguir que en la serigrafía de la estructura coincida con el valor buscado, 38º.

Polarización, 25 º

Ya sólo nos queda girar el LNB hasta que coincida con 25º. Podemos usar la rueda que imprimimos antes.

tipos de antenas

antena de UHF de panel



antena de FM




antena logaritmica



antena de elevada ganancia


antena Yagi de banda ancha para UHF.





antena Yagi de banda estrecha para VHF.







antena de dipolo triangular para UHF (canal 21-69)

¿Que es Spaknit?

En la mañana del 4 de Octubre de 1957 el mundo recibió una de las noticias más impactantes del siglo XX: por primera vez en la historia de nuestra civilización se logró enviar un artefacto al espacio exterior. El nombre del aparato enviado era Sputnik I que se convirtió en el primer satélite artificial creado por la humanidad. Lo increíble era que dicho satélite alcanzaba a duras penas el tamaño de un balón de básquetbol y pesaba sólo 183 libras, alcanzando orbitar una elíptica alrededor de nuestro planeta en 98 minutos. El impacto que tuvo el Sputnik sobre el desarrollo tecnológico en el resto del siglo XX es más que importante: se inició la carrera por el espacio que tendría su culminación a fines de la década de los 80´s. La entonces Unión Soviética había vencido a los Estados Unidos de Norteamérica en la lucha por colocar el primer satélite artificial, ahora la meta era ver quién colocaba al primer ser vivo en el espacio. Pero, ¿cuando es que se gesta la creación del primer satélite artificial? y ¿qué ganaban las potencias al poseer el liderazgo en la carrera espacial?, para ello debemos de entender cuál era el panorama mundial en la década de los 50´s; luego de poco más de quince años de finalizada la segunda guerra mundial existían dos potencias que luchaban por la hegemonía del mundo: Estados Unidos y la Unión Soviética. Dicha lucha implicaba aspectos políticos, económicos, culturales, deportivos y militares. Precisamente, luego del desarrollo de las bombas atómicas el poseer un satélite artificial implicaba tener la posibilidad de lanzamientos de misiles aire - tierra desde satélites artificiales, el Sputnik I creó en los países occidentales el temor creciente de una guerra nuclear sin escalas desde el cielo.

Haz clic sobre la foto de arriba para escuchar la señal telemétrica recibida en 1957. (Formato WAV 110 Kb) Fuente: NASA

Remontémonos a 1952, cinco años antes de que el mundo supiera de la existencia del Sputnik I, cuando el Consejo Internacional de uniones científicas estableció el Año Internacional Geofísico (IGY en inglés) desde el 1 de Julio de 1957 al 31 de Diciembre de 1958, debido a que los científicos conocían que la actividad solar en esas fechas tendría un pico. Debido a esto el consejo emite en Octubre de 1954 un llamado a los países del mundo estableciendo la necesidad de la construcción de satélites artificiales para realizar un mapeo de la superficie terrestre.

Los Estados Unidos toman la iniciativa, aparentemente, y en Julio de 1955 anuncian sus planes para lanzar un satélite que orbitará la Tierra durante el IGY e invitó a varios países para trabajar juntos en el desarrollo de dicho satélite. En Setiembre de 1955, el Laboratorio de Investigación Naval propuso el Vanguard como el representante elegido por los Estados Unidos durante el IGY.

Pero en Octubre de 1957 la Unión Soviética sorprende al mundo con la noticia del lanzamiento en órbita terrestre del Sputnik I, los ojos del mundo se tornan entonces a la ciudad de Moscú desde donde se informa al mundo de la sorprendente rapidez con la que los soviéticos lograron tal proeza. En Norteamérica los ciudadanos estadounidenses empiezan a pasar por una paranoia misilística, la posibilidad de que los rusos puedan enviar misiles desde satélites o puedan incluso desarrollar misiles tierra - tierra que viajen desde Moscú o desde la Siberia a las principales ciudades norteamericanas provoca la airada protesta de los norteamericanos. Y no es para menos, demostrando al mundo su desarrollo tecnológico los soviéticos envían nuevamente al espacio un segundo satélite artificial: el Sputnik II lanzado el 3 de Noviembre de 1957 con una sorpresa aún mayor y hasta ese instante sin precedentes: el Sputnik II llevaba a bordo un ser vivo; una perra llamada Laika.

La respuesta de los Estados Unidos recién adquirió la prontitud con la que debió de contar desde un inicio, el Departamento de Defensa americano anunció la aprobación de una partida especial para apoyar un proyecto paralelo al Vanguard: el Proyecto Explorer a cargo de Werner von Braun quien a la larga sería reconocido como uno de los científicos más renombrados de la carrera espacial. Es así como en Enero del año siguiente, 3 meses después del lanzamiento del Sputnik I los Estados Unidos de Norteamérica lanzan con éxito el Explorer I. Este pequeño satélite logra en su viaje al espacio detectar el cinturón de radiación magnética que rodea a la Tierra, posteriormente este cinturón recibiría el nombre de su principal investigador James Van Allen. El lanzamiento del Sputnik I ocasionó también de manera indirecta la creación de la Administración Nacional Aeronáutica y Espacial (NASA en inglés). así como de otros departamentos y oficinas especiales para el desarrollo espacial.
