Telefono patron NOSFER

Se trata de un tlf patrón utilizado para medir la referencia de frecuencia; ésta nos va a dar la calidad sonora del tlf de "abonado" y se mide en dB. Cuando la medición de la sonoridad en el tlf de "abonado" sea menor que la del nosfer, se hará una valoración positiva de la misma. En cambio, cuando sea mayor, se valorará de forma negativa.

Terminal telefónico. Equivalente de
referencia

�� NOSFER: aparato patrón para la determinación del equivalente de referencia

(CCITT)

diferencia entre rutel y moden

Diferencias entre un router y módem (con o sin wireless)

Modem tradicional

Álvaro Peñafiel Beltran

---

El acceso a la ‘red de redes’ conlleva una serie de conocimientos básicos sobre las verdaderas necesidades que se tienen y su combinación con el capital económico que se quiere invertir. Una vez elegida la compañía, y siempre que se trate de sistemas que no usan la fibra digital, se tiene que pensar si se necesita un módem o un router.

La razón es que los accesos a través de fibra vienen condicionados por el proveedor y no permiten que el usuario determine si prefiere módem o router.

Esto que a muchos les parecerá algo abstracto no lo es en absoluto y condicionará la conexión a Internet en muchos de los casos. El motivo es que se trata de dos accesos diferentes radicalmente tanto por el usuario al que se dirigen como por el uso que se les va a dar.

O lo que es lo mismo, los usuarios menos conocedores de Internet no suelen usar un router porque les es más fácil trabajar con un módem, y los más entusiastas no conciben una conexión sin contar con un router.

El más tradicional viene a ser el módem, aparato que es quizás además el más popular entre los usuarios. Este sistema ha pasado de conectarse a 33.600 kbytes por segundo a los 56.000 kbytes y, actualmente, a dotar a las líneas de accesos de 128 kbytes por segundo, 256, 512 o incluso 2 megas por segundo (aunque esta última está sobre todo destinada a profesionales y/o empresas que necesitan esta alta velocidad).

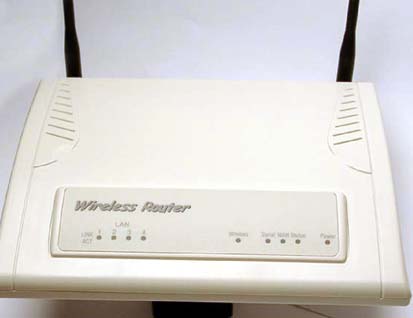

Router

Cuando se solicitan las denominadas líneas ADSL Plus, Estandar… se tienden a proporcionar al usuario con estos aparatos cuando, a lo mejor, no es la mejor opción.

Esto plantea la duda de ¿Qué tiene ese aparato llamado router que no tiene el módem? En principio suelen ser más caros los router por su avanzada tecnología.

Sin embargo, permiten (por el mismo precio de pagar una conexión ADSL) conectar varios ordenadores entre sí (cuatro, ocho, doce…) de manera que en una misma habitación o vivienda se pueda contar con acceso a la red de redes sin que baje la velocidad de acceso nunca.

De la misma manera, se restringe mucho más el acceso malintencionado de otras personas a nuestro equipo, aunque lógicamente se debe contar con un sistema de protección añadido (firewall y/o antivirus actualizado).

Ahora mismo algún proveedor de acceso a Internet tiende a regalar al cliente el router de acceso a un precio equiparable a lo que sería la conexión a través de módem (en lo que a precio se refiere). Sin embargo, también es cierto que se requieren mayores conocimientos de informática para contar con un router que con el tradicional módem USB.

Otro punto importante antes de pensar qué compañía va a ser la elegida es verificar si existe la posibilidad de contar con acceso wireless. Esto que puede sonar a chino para algunos, viene a significar el acceso a la ‘red de redes’ mediante ondas y no necesariamente tener que contar con el entramado de cables que se suelen tener.

Así, si contamos con una tarjeta inalámbrica en el ordenador y/o portátil se podrá acceder desde cualquier parte de la habitación (pensemos en estar en un sofá trabajando) y no necesariamente encontrarnos delante del ordenador.

Es cierto también que esta tecnología suele encarecer alrededor de 60 euros el dinero que se deberá desembolsar para acceder a Internet. Sin embargo, se trata de un servicio de máxima utilidad sobre todo porque no se paga más que una vez y la tarjeta servirá para cualquier utilidad posterior.

como instalar una antena parabolica (material necesario y orientacion al satelite)

Orientacion conrrespecto al satelite en españa:

Orientación de la parabólica hacia el satélite

¿A qué satélite oriento mi antena?

Pues depende. En esta guía hablaremos de los más comunes, el Hispasat y el Astra 19'2º.

Cuando hablamos de Hispasat y Astra en realidad nos referimos a la señal que emiten las plataformas, pues en realidad existen muchos satélites emitiendo lo mismo en distintas posiciones para cubrir la mayor superficie terrestre posible. Por lo tanto, nos valdrá captar la señal de cualquiera de la plataforma deseada.

Concretamente, Hispasat emite con tres satélites para Europa, el Hispasat 1B, 1C y 1D. Astra sin embargo tiene nada más y nada menos que ocho satélites, Astra 1B, 1C, 1E, 1F, 1G, 1H y 2C.

Cada uno tiene sus canales, siendo el Hispasat el que tiene más en español. Sin embargo, en Astra 19'2º encontraremos muchos más, y en abierto, aunque la mayoría en alemán. En ambos podremos encontrar en abierto los canales autonómicos españoles, en su emisión especial internacional.

La plataforma española de pago, Digital+, se encuentra en ambos.

Pero lo mejor es que eches un vistazo a la lista de canales de Hispasat y la lista de canales de Astra y decidas por ti mismo.

Y bien, llegó el momento de orientar nuestra parabólica hacia el satélite que queramos.

Necesitamos tres datos para lograrlo: azimut, elevación y polarización del LNB.

Azimut

Es la posición del plato en plano horizontal respecto del norte. Se mide en grados.

Elevación

Es la inclinación en la que llega el haz de señal del satélite hasta nuestra parabólica. Se mide en grados y valiéndonos de lo que venga marcado en el soporte del plato.

Polarización

Es la rotación que debe tener el LNB respecto a la vertical del suelo. Se mide en grados.

Todos estos datos dependen de dos factores:

• Nuestra posición geográfica
• La posición del satélite cuya señal queramos captar

También puedes usar el Dishpointer, usando Google Maps como base. En este último, el valor 'LNB Skew' corresponde a la polarización. Para buscar en la lista de satélites, el Astra es el 19.2E Astra y el Hispasat el 30.0W Hispasat 1C/1D

Datos de orientación para antenas parabólicas en España

Provincia	Astra			Hispasat
	Azimut	Elevación	Polarización		Azimut	Elevación	Polarización
ALAVA	150	36	+20		217	33	-25
ALBACETE	148	40	+25		220	36	-30
ALICANTE	150	41	+25		222	36	-30
ALMERÍA	146	42	+25		221	38	-30
ASTURIAS	146	34	+25		213	34	-25
AVILA	146	37	+25		216	36	-25
BADAJOZ	142	38	+30		214	39	-25
BARCELONA	155	39	+20		224	32	-30
BURGOS	148	36	+25		216	34	-25
C.REAL	146	39	+25		218	37	-30
CACERES	143	37	+30		214	38	-25
CÁDIZ	141	40	+30		144	41	-30
CASTELLÓN	152	40	+20		222	34	-30
CORDOBA	144	40	+30		218	39	-30
CUENCA	148	39	+25		219	36	-30
GIRONA	156	39	+20		224	31	-30
GRANADA	145	41	+30		219	39	-30
GUADALAJARA	148	38	+25		218	36	-30
GUIPÚZCOA	150	36	+20		218	33	-25
HUELVA	141	39	+30		215	40	-25
HUESCA	152	38	+20		220	33	-30
JAEN	145	40	+30		219	38	-30
LA CORUÑA	142	33	+30		210	36	-20
LA RIOJA	149	36	+20		218	34	-25
LAS PALMAS	124	40	+45		209	53	-25
LEÓN	145	35	+25		213	36	-25
LUGO	143	34	+25		211	36	-20
LLEIDA	153	38	+20		222	33	-30
MADRID	147	38	+25		217	36	-30
MÁLAGA	144	41	+30		219	40	-30
MALLORCA	155	41	+20		225	33	-35
MURCIA	149	41	+25		222	37	-30
NAVARRA	151	36	+20		219	33	-25
ORENSE	143	34	+25		211	36	-25
PALENCIA	146	37	+25		216	36	-25
PONTEVEDRA	142	34	+25		210	37	-20
SALAMANCA	145	36	+25		215	36	-25
SANTANDER	148	35	+25		215	34	-25
SEGOVIA	147	37	+25		216	36	-25
SEVILLA	142	39	+30		216	40	-30
SORIA	149	37	+25		218	34	-30
TARRAGONA	154	39	+20		223	33	-30
TENERIFE	124	39	+45		207	54	-25
TERUEL	150	39	+20		220	35	-30
TOLEDO	146	38	+25		217	37	-30
VALENCIA	151	40	+20		222	35	-30
VALLADOLID	146	36	+25		215	36	-25
VIZCAYA	149	35	+20		217	33	-25
ZAMORA	145	36	+25		214	36	-25
ZARAGOZA	151	38	+20		220	34	-30

Si necesitas más detalle, puedes consultar la excelente herramienta de orientación de antenas de Diesl.

Un caso práctico, orientar hacia el satélite Astra en Madrid

Si consultamos la tabla, tenemos los siguientes valores: 147º para el azimut, 38º la elevación, y 25º la polarización.

Azimut, 147º

En primer lugar, vamos a posicionar la parabólica con el azimut correcto. Para ello, imprime la siguiente imagen (corregida). Si te resulta más cómodo, también tienes un PDF listo para imprimir en un folio.

Marcamos el azimut (147º) en la imagen que hemos impreso antes.

Localizamos el norte geográfico con la brújula y giramos el papel hasta alinear ambos "nortes" (2).

Giramos la parabólica según la marca respecto al centro.

Elevación, 38º

Procedamos a la elevación. Inclinamos la antena hasta conseguir que en la serigrafía de la estructura coincida con el valor buscado, 38º.

Polarización, 25 º

Ya sólo nos queda girar el LNB hasta que coincida con 25º. Podemos usar la rueda que imprimimos antes.

tipos de antenas

antena de UHF de panel



antena de FM




antena logaritmica



antena de elevada ganancia


antena Yagi de banda ancha para UHF.





antena Yagi de banda estrecha para VHF.







antena de dipolo triangular para UHF (canal 21-69)

¿Que es Spaknit?

En la mañana del 4 de Octubre de 1957 el mundo recibió una de las noticias más impactantes del siglo XX: por primera vez en la historia de nuestra civilización se logró enviar un artefacto al espacio exterior. El nombre del aparato enviado era Sputnik I que se convirtió en el primer satélite artificial creado por la humanidad. Lo increíble era que dicho satélite alcanzaba a duras penas el tamaño de un balón de básquetbol y pesaba sólo 183 libras, alcanzando orbitar una elíptica alrededor de nuestro planeta en 98 minutos. El impacto que tuvo el Sputnik sobre el desarrollo tecnológico en el resto del siglo XX es más que importante: se inició la carrera por el espacio que tendría su culminación a fines de la década de los 80´s. La entonces Unión Soviética había vencido a los Estados Unidos de Norteamérica en la lucha por colocar el primer satélite artificial, ahora la meta era ver quién colocaba al primer ser vivo en el espacio. Pero, ¿cuando es que se gesta la creación del primer satélite artificial? y ¿qué ganaban las potencias al poseer el liderazgo en la carrera espacial?, para ello debemos de entender cuál era el panorama mundial en la década de los 50´s; luego de poco más de quince años de finalizada la segunda guerra mundial existían dos potencias que luchaban por la hegemonía del mundo: Estados Unidos y la Unión Soviética. Dicha lucha implicaba aspectos políticos, económicos, culturales, deportivos y militares. Precisamente, luego del desarrollo de las bombas atómicas el poseer un satélite artificial implicaba tener la posibilidad de lanzamientos de misiles aire - tierra desde satélites artificiales, el Sputnik I creó en los países occidentales el temor creciente de una guerra nuclear sin escalas desde el cielo.

Haz clic sobre la foto de arriba para escuchar la señal telemétrica recibida en 1957. (Formato WAV 110 Kb) Fuente: NASA

Remontémonos a 1952, cinco años antes de que el mundo supiera de la existencia del Sputnik I, cuando el Consejo Internacional de uniones científicas estableció el Año Internacional Geofísico (IGY en inglés) desde el 1 de Julio de 1957 al 31 de Diciembre de 1958, debido a que los científicos conocían que la actividad solar en esas fechas tendría un pico. Debido a esto el consejo emite en Octubre de 1954 un llamado a los países del mundo estableciendo la necesidad de la construcción de satélites artificiales para realizar un mapeo de la superficie terrestre.

Los Estados Unidos toman la iniciativa, aparentemente, y en Julio de 1955 anuncian sus planes para lanzar un satélite que orbitará la Tierra durante el IGY e invitó a varios países para trabajar juntos en el desarrollo de dicho satélite. En Setiembre de 1955, el Laboratorio de Investigación Naval propuso el Vanguard como el representante elegido por los Estados Unidos durante el IGY.

Pero en Octubre de 1957 la Unión Soviética sorprende al mundo con la noticia del lanzamiento en órbita terrestre del Sputnik I, los ojos del mundo se tornan entonces a la ciudad de Moscú desde donde se informa al mundo de la sorprendente rapidez con la que los soviéticos lograron tal proeza. En Norteamérica los ciudadanos estadounidenses empiezan a pasar por una paranoia misilística, la posibilidad de que los rusos puedan enviar misiles desde satélites o puedan incluso desarrollar misiles tierra - tierra que viajen desde Moscú o desde la Siberia a las principales ciudades norteamericanas provoca la airada protesta de los norteamericanos. Y no es para menos, demostrando al mundo su desarrollo tecnológico los soviéticos envían nuevamente al espacio un segundo satélite artificial: el Sputnik II lanzado el 3 de Noviembre de 1957 con una sorpresa aún mayor y hasta ese instante sin precedentes: el Sputnik II llevaba a bordo un ser vivo; una perra llamada Laika.

La respuesta de los Estados Unidos recién adquirió la prontitud con la que debió de contar desde un inicio, el Departamento de Defensa americano anunció la aprobación de una partida especial para apoyar un proyecto paralelo al Vanguard: el Proyecto Explorer a cargo de Werner von Braun quien a la larga sería reconocido como uno de los científicos más renombrados de la carrera espacial. Es así como en Enero del año siguiente, 3 meses después del lanzamiento del Sputnik I los Estados Unidos de Norteamérica lanzan con éxito el Explorer I. Este pequeño satélite logra en su viaje al espacio detectar el cinturón de radiación magnética que rodea a la Tierra, posteriormente este cinturón recibiría el nombre de su principal investigador James Van Allen. El lanzamiento del Sputnik I ocasionó también de manera indirecta la creación de la Administración Nacional Aeronáutica y Espacial (NASA en inglés). así como de otros departamentos y oficinas especiales para el desarrollo espacial.

dispositivos utilizados en la instalaciones con antena

mezclador:
Es un dispositivo electronico que combina varias señales de distintas frecuencias y las, procedentes de diiferentes antenas y las sutua a su salida sobre un unico cable.

antenas de recepcion terrestres

ANTENAS DE BIII (VHF)

Descripción
Antena Yagi para banda III por grupo de canales del 5 al 12
construída en aluminio con baño de protección antioxidante.
Antena robusta con alta resistencia a las inclemencias meteorológicas.
Caja de conexiones fabricada en poliestireno con
tratamiento anti-radiación ultravioleta.
Aplicaciones
Para instalaciones de TV terrestre tanto analogica como digital
de tipo colectivo o individual.
ANTENAS DE BIII (VHF)
CARACTERÍSTICAS TÉCNICAS
Tipo Directiva



ANTENAS DE RADIO DIGITAL DAB

Descripción

Antena Yagi de 3 elementos diseñada para la recepción de señales de radio digital
(DAB) construída en aluminio con baño de protección antioxidante. Antena robusta
con alta resistencia a las inclemencias meteorológicas.Caja de conexiones fabricada
en poliestireno con tratamiento anti-radiaciòn ultravioleta.
Aplicaciones
Para instalaciones de Radio Digital (DAB) tanto en régimen
colectiva como individual.


ANTENAS DE RADIO DIGITAL DAB

Antena formato dipolo diseñada para la recepción de señales de
radio digital (DAB) construida en aluminio con baño de protección
antioxidante. Caja de conexiones fabricada en poliestireno con tratamiento
anti-radiaciòn ultravioleta.
Aplicaciones
Para instalaciones de Radio Digital (DAB) tanto en régimen
colectiva como individual.

bombas contra incendios

http://www.armstrongpumps.com/Data/ioguides/Links/02_07_009/F43.160S.pdf

bombas contraincendios

antena TDT

Televisión Digital Terrestre

El 30 de junio de 2009, 29 municipios de Las Palmas vivirán el llamado apagón analógico, pasando de este modo a recibir de forma exclusiva la señal de televisión a través de la Televisión Digital Terrestre. Más de 900.000 grancanarios se verán afectados por este primer cese de emisiones, y en toda España, más de cinco millones de ciudadanos dejarán de ver la televisión en analógico.

Agaete, Agüimes, Arrecife, Artenara, Arucas, Firgas, Gáldar, Haría, Ingenio, Mogán, Moya, La Oliva, Las Palmas de Gran Canaria, San Bartolomé, San Bartolomé de Tirajana, La Aldea de San Nicolás, Santa Brígida, Santa Lucía de Tirajana, Santa María de Guía, Teguise, Tejeda, Telde, Teror, Tías, Tinajo, Valleseco, Valsequillo de Gran Canaria, Vega de San Mateo y Yaiza son las poblaciones insulares que se encuentran dentro de la Fase I del Plan Nacional de Transición (PNT). Así, en apenas cuatro meses se sumarán a cientos de municipios de toda España donde la señal analógica dejará de recibirse definitivamente.

Dada la proximidad de este primer apagado, en muchos de estos municipios se ha iniciado esta misma semana una campaña de concienciación en la que se está entregando información sobre la TDT. Bajo el lema “La TDT se adelanta en tu localidad”, los folletos repartidos por los hogares recuerdan los pasos necesarios para llevar a cabo correctamente la transición y ofrecen una breve descripción de las ventajas de la TDT frente a la televisión analógica.

Precisamente una de las actuaciones fundamentales para poder recibir la Televisión Digital Terrestre es la adaptación de las antenas colectivas. Los edificios que disponen de este tipo de sistemas de recepción colectivos deben, en la mayoría de los casos, realizar una adecuación de los mismos, lo que supone una inversión tanto de tiempo como de dinero.

Andrés Armas, director general de Impulsa TDT, recuerda a este respecto que “es necesario acelerar el ritmo de instalaciones, muy especialmente en los edificios situados en poblaciones afectadas por el cese de emisiones el 30 de junio. La lentitud en la adaptación de las antenas es un riesgo potencial para la TDT: Dado el tiempo que requiere llevar a cabo la adecuación existe la posibilidad de que se generen cuellos de botella que impidan el correcto ajuste de todos antes de la fecha límite”.

Impulsa TDT calcula que en toda España aún restan unos 60.000 edificios por adaptar sus sistemas de recepción en las localidades de la Fase I. Edificios que en muchos casos, disponen de instalaciones muy antiguas, en las que la necesidad de la adaptación es completa o incluso requieren de un cambio total del cableado. “Por ello se hace más necesario, aún si cabe, que se inicien de manera inmediata este tipo de actuaciones” afirma Armas.

Plan Nacional de Transición

El PNT, aprobado por el Consejo de Ministros el 7 de septiembre de 2007, estructura de forma gradual en el tiempo y en el espacio el tránsito del sistema analógico al digital. Este plan, divide el territorio nacional en 90 proyectos de transición y determina la fecha de apagado para cada una de las cuatro fases en la que se ha vertebrado la transición a al TDT en nuestro país.

El 30 de junio de 2009 se producirá el cese definitivo de emisiones de la Fase I, con lo que, aproximadamente el 11,6% de los españoles, unos cinco millones de personas dejarán de ver la televisión en analógico y pasarán a recibir únicamente la señal de la TDT. Así pues, en menos de cuatro meses los miles de hogares de más de 1.300 municipios de toda España habrán dado el salto definitivo a la nueva televisión y sólo podrán sintonizar sus programas favoritos a través de la TDT.

La transición a la TDT comenzó en España en noviembre de 2005, fecha oficial de su relanzamiento. Desde entonces y hasta día de hoy la Televisión Digital Terrestre no ha parado de crecer, batiendo récords de ventas de equipamiento y audiencia mes a mes. Los últimos datos confirmaban que en estos momentos reciben la TDT el 47,3% de los hogares, el número de sintonizadores TDT vendidos supera los 15 millones y la cuota de pantalla se sitúa en torno al 24%.

Variador de velocidad

De Wikipedia, la enciclopedia libre

(Redirigido desde Accionamiento de velocidad variable)

Saltar a navegacion, búsqueda

El Variador de Velocidad (VSD, por sus siglas en inglés Variable Speed Drive) es en un sentido amplio un dispositivo o conjunto de dispositivos mecánicos, hidráulicos, eléctricos o electrónicos empleados para controlar la velocidad giratoria de maquinaria, especialmente de motores. También es conocido como Accionamiento de Velocidad Variable (ASD, también por sus siglas en inglés Adjustable-Speed Drive). De igual manera, en ocasiones es denominado mediante el anglicismo Drive, costumbre que se considera inadecuada.

Variador de velocidad electrónico

La maquinaria industrial generalmente es accionada a través de motores eléctricos, a velocidades constantes o variables, pero con valores precisos. No obstante, los motores eléctricos generalmente operan a velocidad constante o cuasi-constante, y con valores que dependen de la alimentación y de las características propias del motor, los cuales no se pueden modificar fácilmente. Para lograr regular la velocidad de los motores, se emplea un controlador especial que recibe el nombre de variador de velocidad. Los variadores de velocidad se emplean en una amplia gama de aplicaciones indrustriales, como en ventiladores y equipo de aire acondicionador, equipo de bombeo, bandas y transportadores industriales, elevadores, llenadoras, tornos y fresadoras, etc.

Un variador de velocidad puede consistir en la combinación de un motor eléctrico y el controlador que se emplea para regular la velocidad del mismo. La combinación de un motor de velocidad constante y de un dispositivo mecánico que permita cambiar la velocidad de forma continua (sin ser un motor paso a paso) también puede ser designado como variador de velocidad.

automatismos

Vivienda automatizada con S7-200

“VILLA DOMÓTICA”: VIVIENDA A ESCALA 1:12
AUTOMATIZADA CON SIMATIC S7-200
En términos generales, se puede definir la Domótica como la tecnología encargada de desarrollar e implantar la automatización de las instalaciones habituales en una vivienda o edificio.
El objetivo de este proyecto ha sido diseñar y construir la maqueta de una casa a escala 1:12 sobre la que
depurar y verificar los resultados obtenidos en este campo con el desarrollo de herramientas software
para ayuda en el diseño e instalación de diferentes sistemas domóticos.
Inicialmente se hace una introducción a la domótica, y se especifican las funciones que se van a automatizar en la vivienda en miniatura. En el siguiente apartado se describe la arquitectura de este sistema domótico.
El software SIMATICA permite diseñar y desarrollar proyectos domóticos, que incluyan control de la iluminación, alarmas técnicas, control de la calefacción, riego de jardín, etc.

domingo

Easy Controladora programable de Klöchner Moeller.

No se puede decir que EASY sea un descubrimiento innovador en el campo de los automatismos programados, ni que Klöckner Moeller haya sido el primero en desarrollar este tipo de mini-autómata. Este "honor" es más justo otorgárselo a Siemens desde el momento que lanzo al mercado su pequeño LOGO!, de eso ya hace algunos años.

Desde el momento que decidí escribir esta página dedicada al "EASY", ha sido inevitable hacer comparaciones con la controladora de Siemens, ampliamente conocida por muchos de los lectores de esta WEB. Ambos aparatos no solo coinciden en la idea general de reducir al mínimo el espacio ocupado por el autómata, o la sencillez de programación, sino que hasta su forma física es parecida, casi idéntica.

Logo! al ser el primero, ha acaparado una parte del mercado que no estaba controlado por ningún otro fabricante, quizás el nano-autómata de Telemecanique haya podido competir de forma modesta con él. Con la llegada EASY, K. Moller pretende hacer sombra a gigante alemán, resolviendo los pocos problemas que presenta Logo!, sobre todo relacionados con las limitaciones de programación.
La utilización del teclado es intuitivo y sencillo. Las ocho teclas de función que lo forman están situadas en el frontal de la programadora.
El teclado de EASY facilita las tareas de programación, acceso a las diferentes pantallas del menú y la parametrización.
Tanto LOGO! como Easy son dos productos destinados a técnicos electricistas, que necesitan automatizar pequeños sistemas de una forma rápida y sencilla sin necesidad de conocer complejos lenguajes de programación.

Logo!, aun siendo muy sencillo de programar, puede producir cierto rechazo al electricista más tradicional que no conoce los esquemas de puertas lógicas, siempre más relacionados con la técnica electrónica que con la electrotecnia.

K. Moller en Easy, cambia radicalmente la forma de programación respecto a LOGO!, utilizando el lenguaje a contactos LD, haciendo que el técnico electricista se sienta mucho más cómodo con él, ya que es el que ha utilizado toda la vida para sus instalaciones cableadas.
.
La utilización de este tipo de lenguaje es la gran apuesta de K. Moeller para competir en el mercado de las mini controladoras programables. Ante este hecho, quizás sea necesario que Siemens tenga en cuenta su incorporación en futuras versiones de LOGO!,
.
Sin embargo, esta reflexión sobre los lenguajes de programación no es exportable a los autómatas de gama media-alta, ya que es estos casos el electricista los instala, pero generalmente no los programa.

Módulo lógico controlador programable autómata. LOGO SIEMENS

"LOGO! es un módulo lógico universal para la electrotecnia, que permite solucionar las aplicaciones cotidianas con un confort decisivamente mayor y menos gastos."
"Mediante LOGO! se solucionan cometidos en las técnicas de instalaciones en edificios y en la construcción de máquinas y aparatos (p.ej controles de puertas, ventilación, bombas de aguas, etc)"
Lo primero que llama la atención del LOGO! es su tamaño. Cualquiera de sus modelos, largo o corto, permiten ser alojados en cualquier armario o caja con raíl DIN normalizado. Por lo tanto son ideales para solucionar pequeños problemas de automatismos en instalaciones domésticas donde un autómata puede parecer un exceso.

Toda la programación se realiza, de una forma bastante sencilla, con las 6 teclas que están situadas en su frontal . La visualización del programa, estado de entradas y salidas, parámetros, etc, se realiza en una pequeña pantalla LCD de forma gráfica.

La intensidad permanente en los bornes de salida varia según el modelo, siendo en todos los casos inferior a 10 A, por lo tanto si el poder de corte que necesitamos es mayor, están disponibles un contactores auxiliares, a 24 ó 230v, de hasta 25A, que puede ser alojado directamente en el raíl del cuadro de protección.

El modelo LOGO! 230 RLB dispone de una entrada para el bus ASi (Interface Actuador Sensor) y puede conectarse como esclavo junto a un autómata de la serie S7-200.

Todos los modelos de LOGO! permiten ser conectados a un PC con un cable especial que distribuye la propia Siemens.

La programación se realiza en un lenguaje gráfico de puertas lógicas.

Las funciones básicas (and, or, nand, nor, etc...) son idénticas en todos lo modelos. La funciones especiales, como relojes, temporizadores, etc, están limitadas en alguno de los modelos de gama baja, por lo tanto se hace imprescindible consultar las características para saber si el Logo! adquirido puede realizar lo que teníamos previsto.
